霍爾電流傳感器如何測量電流

1、霍爾效應在1879年被E.H. 霍爾發現，它定義了磁場和感應電壓之間的關系，這種效應和傳統的感應效果完全不同。當電流通過一個位于磁場中的導體的時候，磁場會對導體中的電子產生一個垂直于電子運動方向上的的作用力，從而在導體的兩端產生電壓差。 2、霍爾電流傳感器是利用霍爾效應將一次大電流變換為二次微小電壓信號的傳感器。實際設計的霍爾傳感器往往通過運算放大器等電路，將微弱的電壓信號放大為標準電壓或電流信號。上述原理制作而成的霍爾電流傳感器，被稱為直檢式霍爾電流傳感器或開環式霍爾電流傳感器。

3、閉環式霍爾電流傳感器，也稱零磁通霍爾電流傳感器或磁平衡式霍爾電流傳感器，是基于磁平衡式霍爾原理，即閉環原理，當原邊電流IP產生的磁通通過高品質磁芯集中在磁路中，霍爾元件固定在氣隙中檢測磁通，通過繞在磁芯上的多匝線圈輸出反向的補償電流，用于抵消原邊IP產生的磁通，使得磁路中磁通始終保持為零。經過特殊電路的處理，傳感器的輸出端能夠輸出精確反映原邊電流的電流變化。

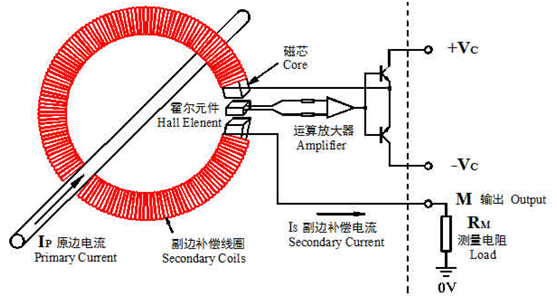

圖：閉環式霍爾電流傳感器工作原理示意圖
