電流傳感器/電壓傳感器 在新能源汽車-BMS中的參考設計

分流器式電流傳感器和霍爾電流傳感器是目前汽車電池管理系統主要應用的電流檢測方式。這是兩種不同的電流檢測技術原理，通過對比和汽車BMS特殊應用要求，小編認為，基于分流器的直接式電流采樣技術的電流傳感器是汽車和能源存儲系統BMS應用的首選。

常見問題分析

傳統的設計中，電流傳感器是一個單獨的部件，放置在PACK或者BDU。它只負責電流的檢測。另外總電壓測量是由BCU完成，如果還有接觸器檢測，那么這些高壓檢測都是由BCU或者單獨的模塊完成。因此存在諸多問題：

總電流電壓測量不同步，累積安時積分誤差接觸器壓差檢測，因?yàn)殡娏鞑煌剑浪憬佑|電阻出現誤差額外的隔離電路和器件，增加了隔離成本BDU中高壓線束引出會導致更多的成本和風險，也不利于模塊化或者平臺化設計增加BCU中MCU的負擔，需要及時處理安時積分、估算接觸電阻等

方案推薦

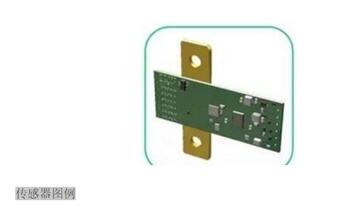

針對上述問題，我們推出了一套BMS中檢測電流/電壓傳感器的方案。采用ISA的BAS分流器，加上NXP的MM9Z1_638的芯片，使得多路電壓檢測，電流檢測等功能在一顆芯片上得到解決，并且該芯片自帶了MCU。系統校準和數據處理都能夠?qū)崟r(shí)完成。

采用該方案，可以實現如下功能：

1路精確電流檢測，4檔自動增益調整，檢測電流范圍0~1500A4~9路電壓檢測，單一通道與電流同步1~5路溫度檢測，與芯片內部溫感冗余測量利用多余的IO以及電壓檢測端口，可以集成簡單的絕緣電阻檢測功能單芯片方案，自帶MCU，實現系統校準和溫度補償功能可擴展E2PROM實現數據存儲和故障存儲，監控運行過程更多的IO可用于直接故障輸出或者特定輸入，客戶自定義冗余處理和診斷機制

多路接觸器電壓測量點參考圖：

電壓測量點

BDU中的接觸器，主正、主負、快充接觸器等三個是大電流接觸器。其工作電流數百安培，沖擊電流則更大。直接與動力電池包連接。因?yàn)槭羌儥C(jī)電元件，很難去在線評估它的工作狀態。比如觸點氧化等各種原因?qū)е碌慕佑|電阻增大，會使得發熱惡劣，最終導致觸點沾粘。無法起到斷開高壓的目的，導致安全問題產生。因此，采用集成電流電壓檢測的傳感器，可以通過在線估算接觸電阻的方式，來判斷接觸器的接觸電阻的變化趨勢。因?yàn)榧闪舜鎯?chǔ)器，這些數據都可以有記錄。另外一個好處在于，跟高壓相關的參數都在高壓端得到了處理，降低了通道隔離成本。

綜上所述，集成電壓檢測的電流傳感器，是霍爾傳感器無法實現的功能，更加適合用于汽車BMS系統中。對于平臺化設計和更高的功能安全要求，都是非常有益的。在BMS市場主推的傳感器運用：

12V鉛酸電池或者鋰電池傳感器方案48V微混系統電池用分流器以及設計方案EV /HEV 用高壓BMS中電流/電壓傳感器成品以及設計方案

更多關于傳感器的技術解決方案或者定制傳感器產品，歡迎留言咨詢。
