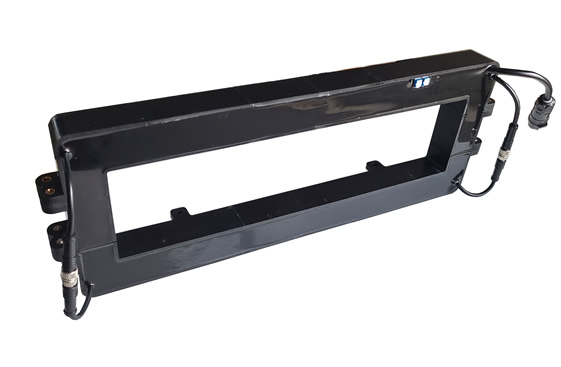

CS30000KUM/5V系列

電參數

型號

CS5000

KUM/5V

CS10000

KUM/5V

CS15000

KUM/5V

CS20000

KUM/5V

CS30000

KUM/5V

IPN

原邊額定輸入電流

5000

10000

15000

20000

30000

A

IP

原邊電流測量范圍

0～±10000

0～±15000

0～±22500

0～±30000

0～±35000

A

VOUT

副邊額定輸出電壓

5±1%

V

VC

電源電壓

±15(±1%)

V

IC

電流消耗

<100

mA

Vd

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

εL

線性度

<1

%FS

V0

零點失調電壓

TA=25℃                        <±25

mV

VOM

磁失調電壓

IPN→0                          <±25

mV

VOT

失調電壓溫漂

IP=0  TA=-25～+85℃             <±1

mV/℃

Tr

響應時間

<10

μs

f

頻帶寬度(-3dB)

DC～20

kHz

TA

工作環境溫度

-25～+85

℃

TS

貯存環境溫度

-25～+100

℃

m

質量(不含引出線）

3300

g

標準

Q/320115QHKJ01-2016

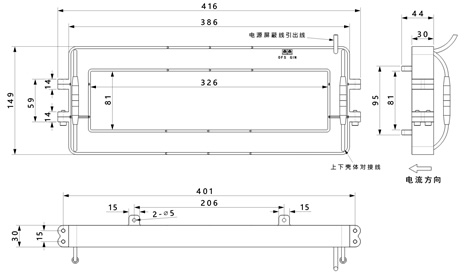

外形尺寸

引線說明： 紅線,+15V  藍線,-15V  黃線,VOUT  黑線,0V   OFS,零點調節  GIN,幅度調節

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。
