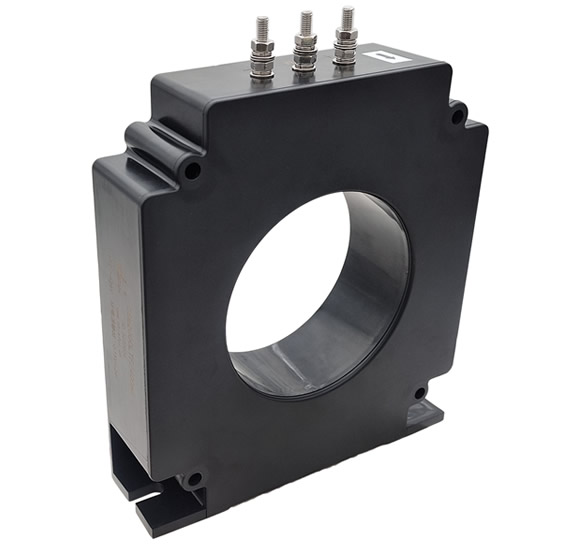

CSM3000LTF系列

電參數

型號

CSM1000LTF

CSM2000LTF

CSM3000LTF

I_PN

原邊額定輸入電流

1000

2000

3000

A

I_P

原邊電流測量范圍(DC)

0～±1500

0～±3000

0～±4500

A

I_OUT

副邊額定輸出電流

200

400

600

mA

K_N

匝數比

1:5000

R_M

測量電阻 (V_C=±15V)

I_P=±1000    0-52

I_P=±2000    0-16

I_P=±3000    0-5

Ω

(V_C=±15V)

I_P=±1500    0-28

I_P=±3000    0-5

I_P=±4500    ---

Ω

(V_C=±24V)

I_P=±1000    0-97

I_P=±2000    0-39

I_P=±3000    0-20

Ω

(V_C=±24V)

I_P=±1500    0-58

I_P=±3000    0-20

I_P=±4500    0-7

Ω

V_C

電源電壓

  ±15～±24(±5%)

V

I_C

電流消耗

V_C=±24V                       28+I_OUT

mA

V_d

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

X

精度

T_A=25℃                         ±0.3

%

ε_L

線性度

<0.1

%FS

I₀

零點失調電流

T_A=25℃                        <±0.2

mA

I_OT

失調電流溫漂

I_P=0  T_A=-45～+85℃            <±0.01

mA/℃

Tr

響應時間

90%I_PN                                                        <1

μs

di/dt

跟隨精度

>100

A/μs

f

頻帶寬度(-1dB)

DC～100

kHz

T_A

工作環境溫度

-40～+85

℃

T_S

貯存環境溫度

-40～+125

℃

R_S

副邊線圈內阻(T_A=25℃)

18

Ω

m

重量(約）

3400

g

標準

Q/320115QHKJ01-2016

使用說明

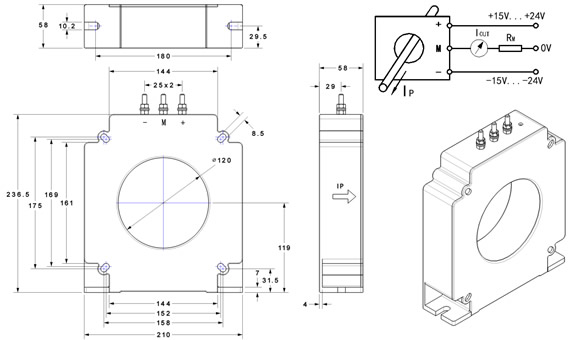

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、母排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。
