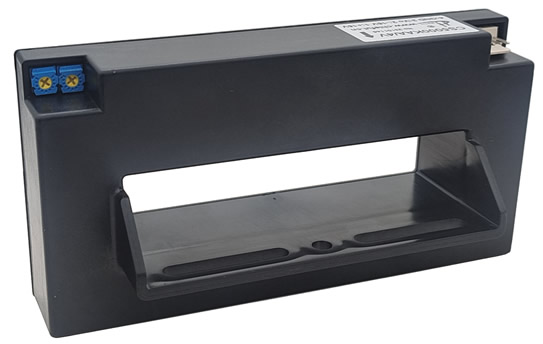

CS6000FD系列

電參數

型號

CS500FD

CS1000FD

CS2000FD

CS3000FD

CS4000FD

CS6000FD

I_PN

原邊額定輸入電流

500

1000

2000

3000

4000

6000

A

I_P

原邊電流測量范圍

0～±1000

0～±2000

0～±4000

0～±6000

0～±6000

0～±7000

A

V_OUT

副邊額定輸出電壓

  4±1%

V

V_C

電源電壓

   ±12～±15(±5%)

V

I_C

電流消耗

<30

mA

V_d

絕緣電壓

在原邊與副邊電路之間5kV有效值/50Hz/1分鐘

ε_L

線性度

<1

%FS

V₀

零點失調電壓

T_A=25℃                            <±25

mV

V_OM

磁失調電壓

I_PN→0                              <±25

mV

V_OT

失調電壓溫漂

I_P=0  T_A=-25～+85℃                 <±1

mV/℃

Tr

響應時間

≤7

μs

f

頻帶寬度(-3dB)

DC～30

kHz

T_A

工作環境溫度

-25～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_L

負載電阻

≥10K

Ω

m

質量(約）

540

g

標準

Q/320115QHKJ01-2016

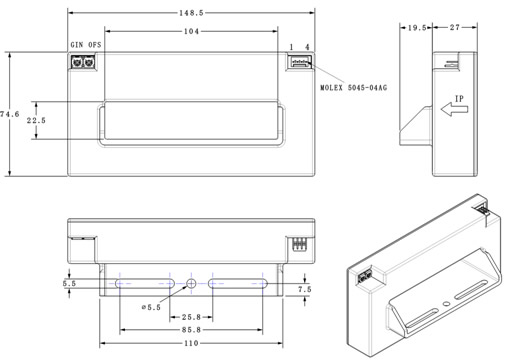

外形尺寸

  引腳輸出： 1,+15V  2,-15V  3,V_OUT  4,0V(電源地)   OFS,零點調節  GIN,幅度調節

  引線輸出： 紅,+15V   藍,-15V   黃,Vout   黑,0V(電源地)

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電壓值。

2、傳感器的輸出幅度可根據用戶需求進行適當?shù)恼{節。

3、可按用戶需求定制不同額定輸入電流和輸出電壓的傳感器。
