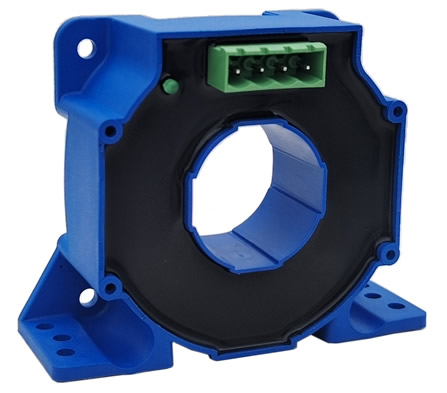

磁通門高精度傳感器

DCSM500LFBH

DCSM500LFBH應用磁通門原理的電流傳感器，能在電隔離條件下測量直流、交流、脈沖以及各種不規則波形的電流。具有超高的精度及線性度，超高的靈敏度及分辨率，極低的失調電流及溫度漂移。廣泛應用于儀器儀表，醫療設備，計量及校準，實驗室，高精度電源，新能源汽車等。 型號:高精度電流傳感器 訪問:14725次 產品手冊下載
  • 產品詳情

電參數

型號

DCSM500LFBH

IPN

原邊額定輸入電流

±500

A

IP

原邊電流測量范圍

0～±900

A

IOUT

副邊額定輸出電流

±250

mA

KN

匝數比

1:2000

RM

測量電阻

with±15V    @±500Amax          0(min)   34(max)

Ω

with±15V    @±900Amax          0(min)   10(max)

Ω

VC

電源電壓

±15(±5%)

V

IC

電流消耗

15+IP/KN

mA

VD

絕緣電壓

在原邊與副邊電路之間5kV有效值/50Hz/1分鐘

kV

X

線性度

<0.005

%

εL

精度

<0.02

%FS

IO

零點失調電流

@TA=25℃                      3

uA

TC

失調電流溫漂

@IPN=0  TA=-40～+85℃          5

uA

di/dt

跟隨精度

＞100

A/μs

TR

響應時間

@100A/μS,  10%-90%         ≤1

μs

f

頻帶寬度(-3dB)

@-3dB                     DC～100

kHz

TA

工作環境溫度

-40～+85

℃

TS

貯存環境溫度

-40～+125

RS

副邊線圈內阻

@TA=25℃                      16

Ω

m

質量(約）

253

g

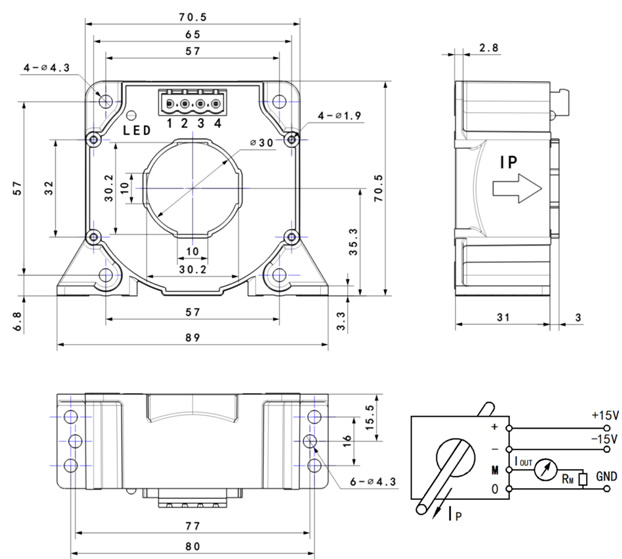

外形尺寸

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、在正常工作情況下，有效指示燈處于常亮狀態。如果指示燈熄滅，說明電流傳感器處于非零磁通狀態，如母線電流超過量程等。此時，傳感器內部進入掃描狀態，輸出電流不再與輸入電流信號等比例，一旦母線電流回落到量程之內，傳感器即恢復正常工作。

3、測量電阻是指測量直流電流時。若測量交流電流時，測量電阻降低到70%。R

4、原邊測量導線或銅棒溫度不要超過100℃。
