RDVSM3000EVT2系列

電參數

型號

RDVSM050

EVT2

RDVSM200

EVT2

RDVSM500

EVT2

RDVSM1000

EVT2

RDVSM2000

EVT2

RDVSM3000

EVT2

V_PN

原邊額定輸入電壓

50

200

500

1000

2000

3000

V

V_P

原邊電壓測量范圍

±120%

V_OUT

副邊額定輸出電壓

5或10

V

V_C

電源電壓

+20～+32(±5%)

V

I_C

電流消耗

V_P=0                              <50

mA

V_d

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

ε_L

線性度

<0.1

%FS

X

精度

T_A=25℃ V_C=+24V                    ±1

%

V₀

零點失調電壓

T_A=25℃                           <±35

mV

V_OT

失調電壓溫漂

V_P=0  T_A=-25～+85℃               <±0.5

mV/℃

Tr

響應時間

<150

ms

f

頻帶寬度(-3dB)

DC，20～6000

Hz

T_A

工作環境溫度

-25～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_p

輸入內阻(約）

50K

200K

0.5M

1.0M

2.0M

3.0M

Ω

R_L

負載電阻

≥5K

Ω

C_L

負載電阻

＜5

nF

m

質量(約）

480

g

標準

Q/320115QHKJ01-2016

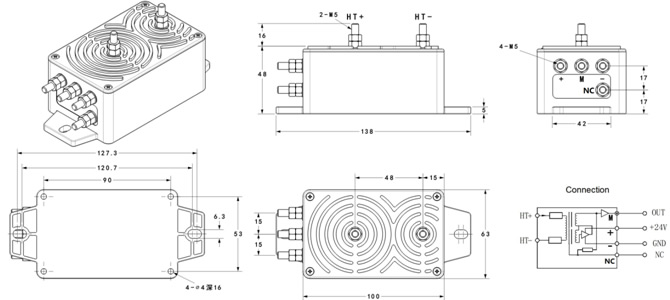

外形尺寸

使用說明

1、傳感器錯誤的接線可能導致模塊損壞。

2、傳感器通電后，當被測電壓從傳感器輸入HT+端和HT-端接入，即可在輸出端測得同相電壓值。

3、傳感器安裝使用環境應無導電塵埃及腐蝕性。

4、傳感器安裝好后，操作人員勿觸摸任何裸露導電部分。必要時可對傳感器進行防護，如加防護罩等。
