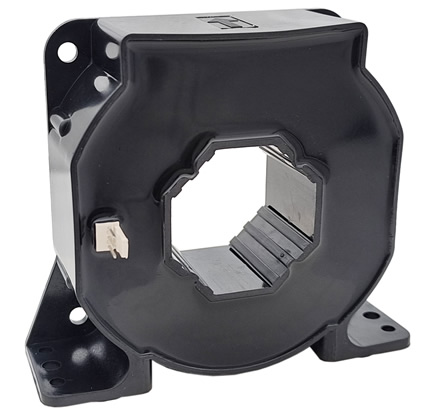

CSM1000LFA型

電參數

型號

CSM1000LFA

I_PN

原邊額定輸入電流

1000

A

I_P

原邊電流測量范圍(DC)

0~±2800(V_C=±24V R_M=2Ω)

A

I_OUT

副邊額定輸出電流

200

mA

K_N

匝數比

1:5000

R_M

測量電阻(T_A=25℃)

V_C=±15V  I_P=±1000              0-35

Ω

V_C=±15V  I_P=±1600              0-4.5

Ω

V_C=±24V  I_P=±1000              0-80

Ω

V_C=±24V  I_P=±2800              0-2.0

Ω

V_C

電源電壓

  ±15～±24(±5%)

V

I_C

電流消耗

V_C=±24V                       20+I_P/K_N

mA

V_d

絕緣電壓

在原邊與副邊電路之間6kV有效值/50Hz/1分鐘

X

精度

T_A=25℃                         ±0.3

%

ε_L

線性度

<0.1

%FS

I₀

零點失調電流

T_A=25℃                        <±0.2

mA

I_OT

失調電流溫漂

I_P=0  T_A=-40～+85℃             <±0.5

mA/℃

Tr

響應時間

90%I_PN                                                        <1

μs

di/dt

跟隨精度

>100

A/μs

f

頻帶寬度

-3dB                          DC～150

kHz

T_A

工作環境溫度

-40～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_S

副邊線圈內阻

T_A=25℃                          36

Ω

m

質量（約）

505

g

標準

Q/320115QHKJ01-2016

外形尺寸                                             外部接線圖

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、母排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。
