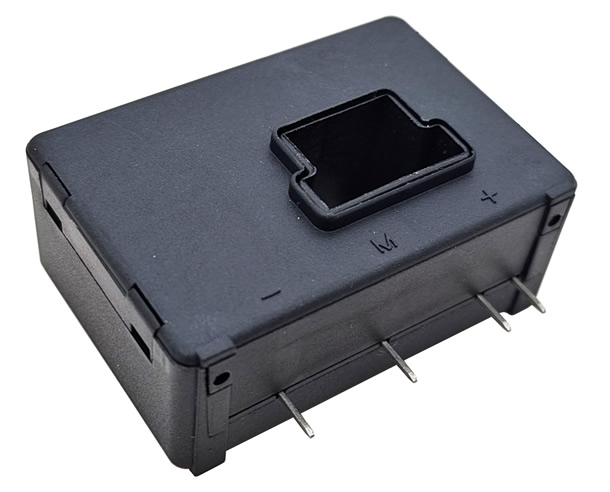

電參數

型號

CSM200LAP

I_PN

原邊額定輸入電流

200

A

I_P

原邊電流測量范圍

0～±300

A

I_OUT

副邊額定輸出電流

100

mA

K_N

匝數比

1:2000

R_M

測量電阻 (V_C=±12V/I_PN)

0-28

Ω

         (V_C=±12V/I_P)

0-5

Ω

         (V_C=±15V/I_PN)

0-58

Ω

         (V_C=±15V/I_P)

0-9

Ω

V_C

電源電壓

±12～±15(±5%)

V

I_C

電流消耗

V_C=±18V                     10+I_OUT

mA

V_d

絕緣電壓

在原邊與副邊電路之間3kV有效值/50Hz/1分鐘

ε_L

線性度

<0.1

%FS

X

精度

±0.5

%

I₀

零點失調電流

T_A=25℃                    <±0.15

mA

I_OT

失調電流溫漂

I_P=0  T_A=-25～+85℃        ≤±0.005

mA/℃

Tr

響應時間

<1

μs

f

頻帶寬度(-3dB)

DC～200

kHz

T_A

工作環境溫度

-40～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_S

副邊線圈內阻(T_A=85℃)

81

Ω

m

質量(約）

40

g

標準

Q/320115QHKJ01-2016

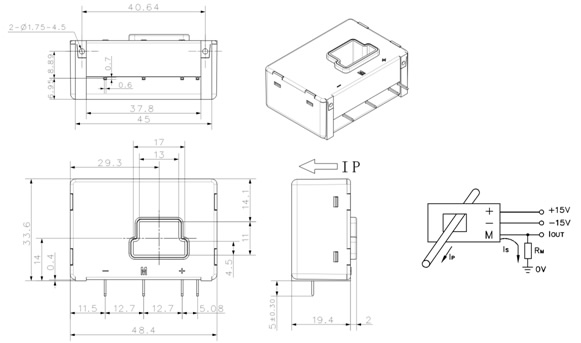

外形尺寸                                                 外部接線圖

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、當輸入電流排完全充滿原邊穿孔時動態特性最佳(di/dt和響應時間)。

3、測量小于25A的電流時，可以用多匝線圈，以便得到最好的精度。

4、原邊電流測量范圍最大時為短時間過載，不能長時間工作在最大電流。
