電參數

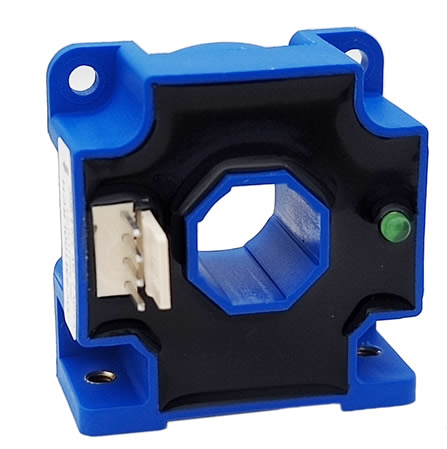

型號

DCSM100LRCH

I_PN

原邊額定輸入電流

100

A

I_P

原邊電流測量范圍

0～±240（±15V，R_M=0-32Ω）

A

I_OUT

副邊額定輸出電流

100

mA

K_N

匝數比

 1:1000

R_M

測量電阻(額定輸入電流時)

V_C=±12V         0-79

V_C=±15V      0-109

Ω

V_C

電源電壓

±12～±15(±5%)

V

I_C

電流消耗

±15+I_OUT

mA

V_d

絕緣電壓

在原邊與副邊電路之間3kV有效值/50Hz/1分鐘

X

精度(T_A=25℃)

<0.05

%

ε_L

線性度

<0.02

%FS

I₀

零點失調電流(T_A=25℃)

<±10

uA

I_OT

失調電流溫漂(T_A=-40～+85℃）

<±10

uA

di/dt

跟隨精度

＞100

A/μs

Tr

響應時間

<1

μs

f

頻帶寬度(-3dB)

 DC～100

kHz

T_A

工作環境溫度

-40～+85

℃

T_S

貯存環境溫度

-40～+100

℃

R_S

副邊線圈內阻(T_A=25℃)

15

Ω

m

質量(約）

38

g

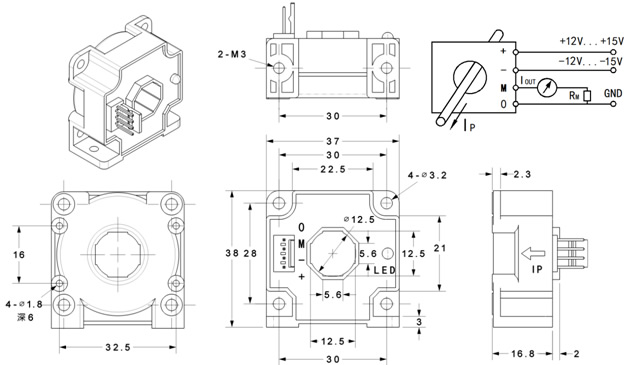

外形尺寸                                                  外部接線圖

引腳說明：+,+15V   -,-15V   M,I_OUT      0,0V(電源地)

使用說明

1、錯誤的接線可能導致傳感器損壞。傳感器通電后，當被測電流從傳感器箭頭方向穿過，即可在輸出端測得同相電流值。

2、在正常工作情況下，有效指示燈處于常亮狀態。如果指示燈熄滅，說明電流傳感器處于非零磁通狀態，如母線電流超過量程等。此時，傳感器內部進入掃描狀態，輸出電流不再與輸入電流信號等比例，一旦母線電流回落到量程之內，傳感器即恢復正常工作。

3、測量電阻是指測量直流電流時。若測量交流電流時，測量電阻降低到70%。R

4、原邊測量導線或銅棒溫度不要超過100℃。4按照(15V*0.95-1V)/額定輸出-線圈內阻
