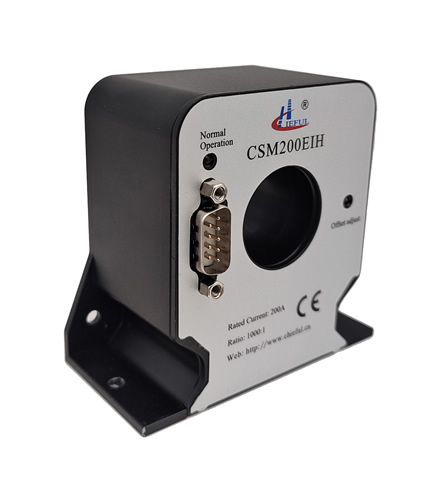

DCSM200EIH

電參數

型號

DCSM200EIH

I_PN

原邊額定輸入電流

200

A

I_P

原邊電流測量范圍(DC)

0～±300

A

I_SN

副邊額定輸出電流

200

mA

K_N

匝數比

1:1000

-

R_M

測量電阻(T_A=25℃)

V_C=±12V  I_P=±200             0-12

Ω

V_C=±15V  I_P=±200             0-25

Ω

V_C

電源電壓

  ±12～±15(±5%)

V

I_C

電流消耗

V_C=±15V                       30+Is

mA

X

精度

T_A=25℃                       ±0.01

%

ε_L

線性度

<0.005

%

TT

時間穩定性

0.2

ppm/month

TV

供電抗干擾

1

ppm/V

I₀

零點失調電流

T_A =25℃                      <±0.1

uA

I_OT

失調電流溫漂

I_P=0  T_A=-25～+70℃            <±10

uA

Tr

響應時間

90%I_PN                                                     <1

μs

di/dt

跟隨精度

>100

A/μs

f

頻帶寬度(-3dB)

DC～300

kHz

-

輸出有效

LED 亮+低電平信號（Max 2mA）

-

一般參數

T_A

工作環境溫度

-25～+70

℃

T_S

貯存環境溫度

-25～+85

℃

-

外殼材料

金屬（表面黑色絕緣氧化）

-

m

質量（約）

400

g

安全特性

V_d

絕緣電壓

在原邊與副邊電路之間2.5kV有效值/50Hz/1分鐘

-

V_W

瞬態隔離耐壓

在原邊與副邊電路之間5kV有效值/50Hz/50μs

-

CTI

相比漏電起痕指數

600

V
